聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK推出全新一代低功耗車載攝像頭四通道高邊開關TPW20400QQ，廣泛應用在汽車座艙、ADAS等領域。

TPW20400QQ是一款四通道高邊電源開關，專為汽車環境中的攝像頭、雷達等應用而設計。該芯片支持AEC-Q100車規認證，具備過流保護、短路保護、開路檢測、熱關斷和可配置的輸出限流等關鍵功能。它通過I2C接口進行配置和狀態讀取，具有出色的診斷能力，并支持高達4個獨立通道的智能控制，每路可獨立開關和設定限流值，能高效匹配 ADAS 系統、智能座艙中多路攝像頭的差異化供電管理需求，為車載電子系統的穩定運行提供有力支撐。

01TPW20400QQ產品優勢

低待機功耗

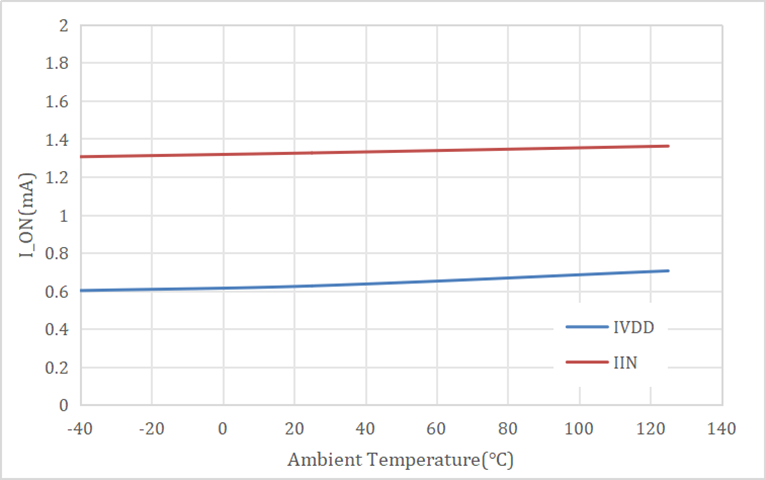

TPW20400QQ在全溫-40°C至125°C、四個通道都使能、無負載的待機工況下，IIN和IVDD均能保持低待機功耗，滿足汽車電子應用領域低功耗需求。

寬輸入電壓范圍

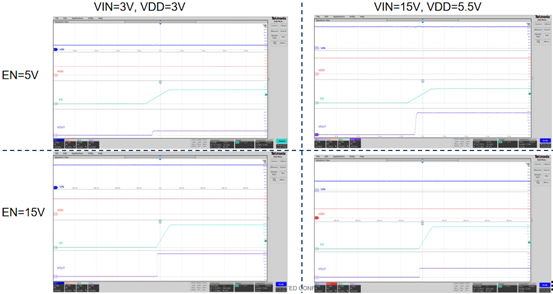

Vin滿足3V~12V寬輸入電壓范圍，且EN最高支持15V。

高集成度與高精度保護，簡化設計并提升可靠性

TPW20400QQ將多達四個通道的保護開關及相關的控制和診斷邏輯集成于一顆4mm x 4mm的微小芯片中，僅需少量外部電容和一顆用于設定限流值的電阻（RISET）即可構建完整的四通道電源保護系統。這種高集成度設計極大地簡化了電路，縮短了開發周期。更重要的是，其內部集成的電流限制功能精度高達±8%，遠優于分立方案，能夠?yàn)楹蠹?jí)攝像頭提供更精準、更可靠的過流保護。

全面的診斷功能與I2C接口，支持功能安全ASIL-B

在對安全性要求極高的汽車應用中，僅實現保護功能是遠遠不夠的，系統還需要能夠及時了解電源鏈路的健康狀況。TPW20400QQ通過I2C接口，主控MCU可以實時讀取每個通道的輸出電壓、負載電流以及芯片供電電壓等關鍵信息。當發生故障時（如對地短路、對電池短路、過流、過壓等），TPW20400QQ不僅會執行保護動作，還會在內部寄存器中記錄詳細的故障狀態。MCU可以隨時查詢這些狀態，從而快速定位問題所在，并做出相應的系統級決策。這種全面的診斷能力，使得TPW20400QQ能夠很好地支持ASIL-B等級的功能安全應用需求，確保了整個ADAS系統在各種工況下的安全可靠。

靈活的通道并行功能，輕松應對大電流需求

TPW20400QQ支持多通道并聯，能夠?yàn)楦唠娏餍枨蟮呢?fù)載提供解決方案。這一特性為系統設計提供了極大的靈活性，使得工程師可以使用同一款芯片來應對不同功率等級的負載需求，減少了物料種類，簡化了庫存管理。

靈活實用的寄存器擴展功能

CLCFG——Latch Mode or Auto-Retry Mode Select；

CLSET——限流點比例調節:100%/75%/50%/25%；

STAT3獨立的Over Temperature Warning,閾值150℃。

02TPW20400QQ產品特性

•輸入電壓范圍

-電源電壓（VDD）：3V至5.5V

-輸入電壓（VIN）：3V至15V

•低導通電阻：400（mΩ）

•最多4個輸出通道：可并聯多個通道以支持更高電流

•可調電流限制

-每個通道的電流限制范圍：18mA至672mA

-電流限制精度：8%

-使用Iset引腳和專用寄存器進行配置

•超低低待機電流：小于0.4uA（typ）

•通過8位1MHz I2C接口讀取電流和電壓

•功能安全符合ASIL-B標準

•故障診斷

-對電池短路和對地短路診斷

-輸入過壓/欠壓診斷

-差分輸出過壓/欠壓診斷

•保護功能

-輸出對電池短路保護

-過流和對地短路保護

-過溫保護

•AEC-Q100：1級，環境溫度（TA）：−40°C 至 +125°C

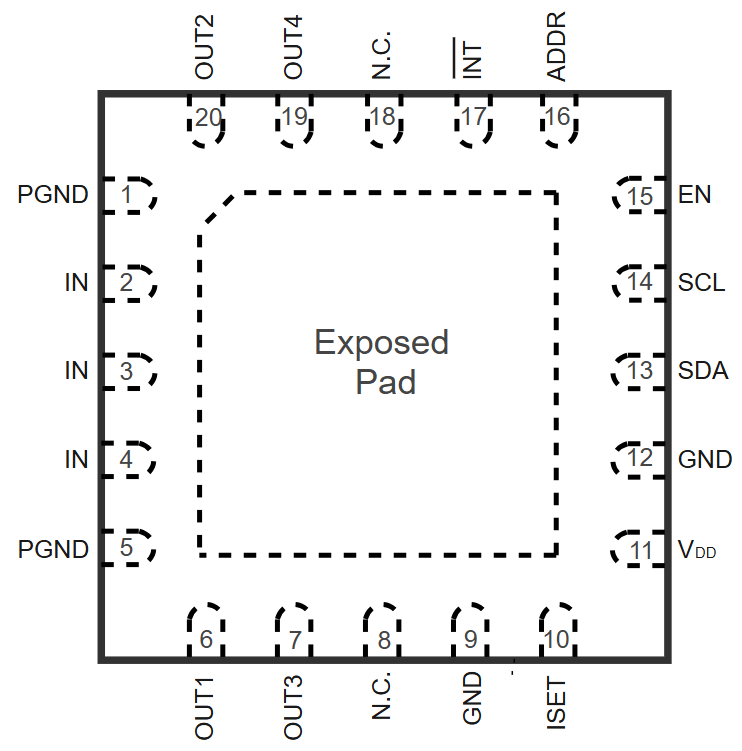

•封裝選項：QFN4X4-20

03TPW20400QQ典型應用

TPW20400QQ支持3V至15V的相機電源輸入和3V至5.5V的器件供電，輸入到輸出的電壓降僅為110mV（典型值，300mA時）。它可以作為獨立保護器運行，也可以通過I2C接口與控制器連接，實現高級控制和診斷功能。其緊湊的4mm x 4mm封裝使其易于集成到空間受限的設計中。

TPW20400QQ可提供樣品申請及評估板技術支持。如有需求，請聯系思瑞浦當?shù)劁N(xiāo)售團隊或郵件至business@3peak.com。

Order information
